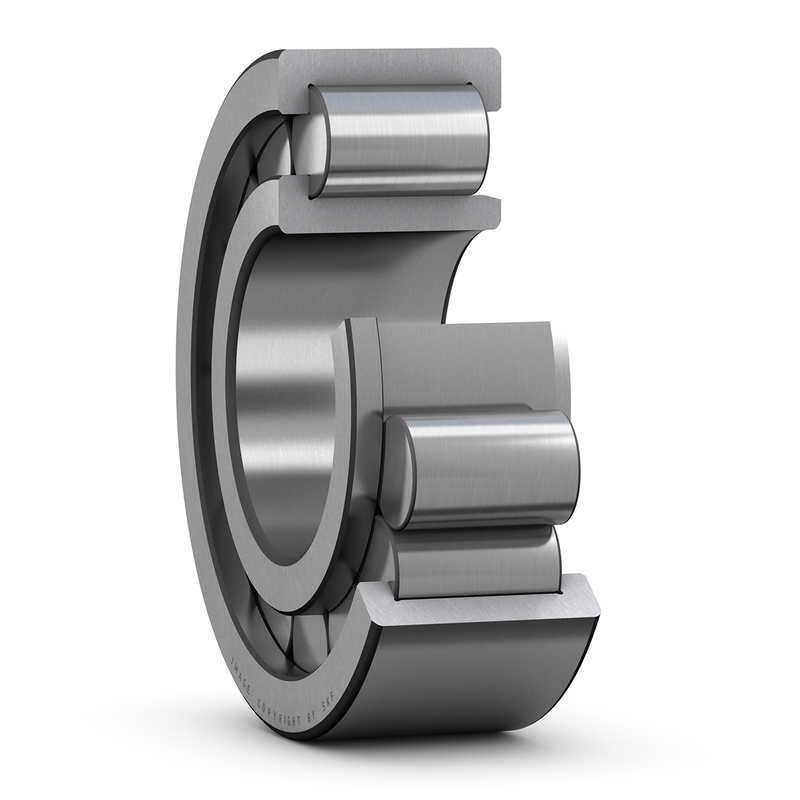

单列满装圆柱滚子轴承单列满装圆柱滚子轴承
SKF 单列满装圆柱滚子轴承容纳了最大数量的滚子,因为它们没有配备保持架。基本 SKF 产品包括:
NCF 型轴承
NJG 型轴承
此处提供的标准 SKF 单列满装圆柱滚子轴承产品系列包括 NCF 和 NJG 型轴承。 它们用于在一个方向作轴向定位,且最终允许轴与轴承座在另一个方向的轴向位移。 | |

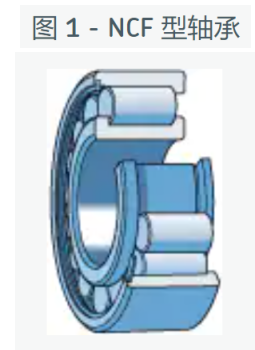

NCF 型轴承 内圈带两个整体式挡边,外圈带一个挡边(图 1) 外圈整体式挡边的相对侧有一个固定环,将轴承约束为一个整体 在运行期间,固定环不应承受轴向载荷。 | |

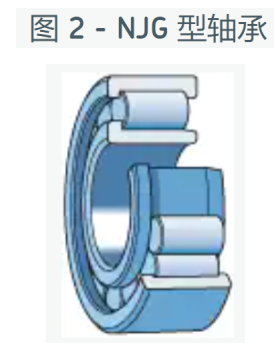

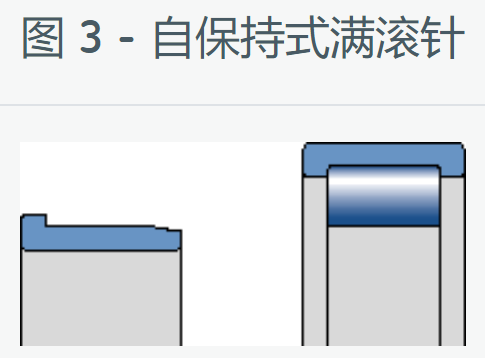

NJG 型轴承 包括重型 23 尺寸系列 适用于极重负载的低速应用 外圈带两个整体式挡边,内圈带一个挡边(图 2) 带有自保持式满滚针 因此,带滚子组的外圈可以与内圈分离,无需采用特别措施防止滚子脱落(图 3)。 简化轴承的安装和拆卸。 | |
配对轴承 组合在一起使得在配对轴承中使用的轴承横截面高度的差异处于非常小的公差范围内公差减量的前提条件是缩小公差带。 可提供以下组合: 两个轴承组(型号后缀 DR) 三个轴承组(型号后缀 TR) 四个轴承组(型号后缀 QR) |
型号 | 基本尺寸(公制) | 基本额定负荷 | 额定转速 | |||||
---|---|---|---|---|---|---|---|---|
动态 | 静态 | 参考转速 | 极限转速 | |||||

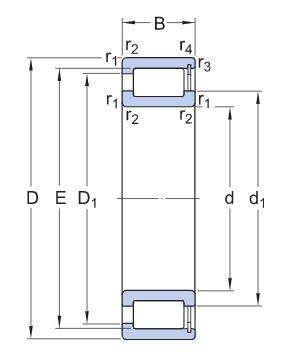

d[mm] | D[mm] | B[mm] | C[kN] | C0[kN] | [r/min] | [r/min] |
特点和优势
高承载能力
没有保持架的轴承可容纳最多的滚子,因此适用于承受极重的径向负荷。
刚度高
增加的滚子数增加了径向刚度。
可分离和互换
SKF 单列满滚子圆柱滚子轴承的分离组件是可互换的(图 3)。 这样便于安装、拆卸和维护检验。
使用寿命长
