设计及变型

SKF 球面滚子轴承是市场上种类系列最为齐全的。 标准产品包括：

• CC、CA 和 E 型轴承

• 密封轴承

• 振动机械专用轴承

• 适用于风能应用的轴承




所有 SKF 球面滚子轴承都属于 SKF Explorer轴承，且几乎所有都可配备圆锥孔选项。 根据轴承系列，圆锥孔具有：

• 锥度为 1:12（型号后缀 K）

• 锥度为 1:30（型号后缀 K30）

CC、CA 和 E 型轴承

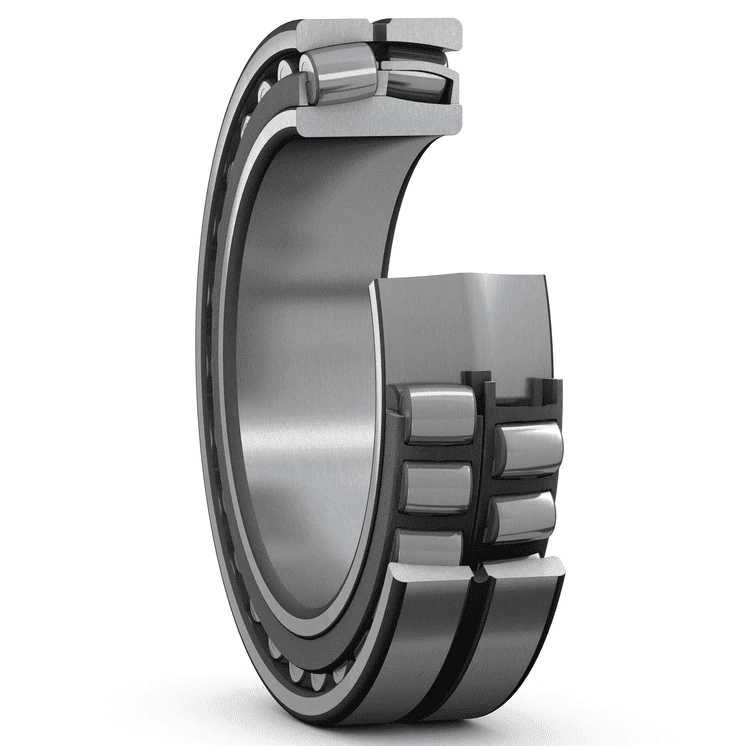

CC 型轴承

具有两个窗式冲压钢保持架、一个无挡边的内圈和一个由内圈引导的浮动导环（图 1）

在数据表中通过型号后缀 C 或 CC 表示

在数据表中通过代表大型轴承的型号后缀 EC 或 ECC 表示，具有经优化的内部设计，可提高承载能力

CA 型轴承

具有一个叉型机削黄铜保持架、一个两侧带定位挡边的内圈和一个由内圈引导的浮动导环（图 2）

在安装或维修期间旋转轴承时，内圈上的挡边可将滚子固定到位，其设计并不适用于引导滚子或承受任何轴向载荷。

在数据表中通过型号后缀 CA 表示

在数据表中通过代表大型轴承的型号后缀 ECA 表示，具有经优化的内部设计，可提高承载能力

E 型轴承

具有两个窗式冲压钢保持架、一个不带挡边的内圈和一个由内圈 (d ≤ 65 mm) 或保持架 (d > 65 mm) 引导的浮动导环（图 3）

在数据表中通过型号后缀 E 表示

具有经优化的内部设计，用于提高承载能力

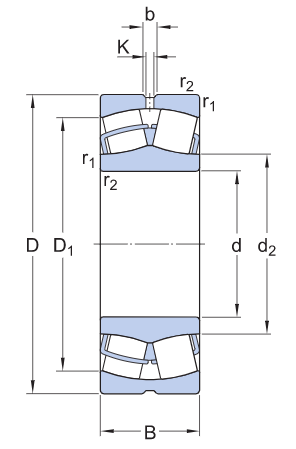

环形槽和润滑孔

CC 和 CA 型轴承的外圈上有一个环形槽和三个润滑孔（型号后缀为 W33）或只有三个润滑孔（型号后缀为 W20）（图 4）。

SKF E 型轴承（图 3）带有环形沟槽和三个润滑孔作为标配。 这一特点不会标注在轴承的型号中（无后缀）。
