紧定套
紧定套是常用部件,可将圆锥孔轴承固定在圆柱形安装面,可以用在光轴或阶梯轴上。
这种附件的安装简易,并且无需利用其它装置将其固定。 在光轴上使用时,轴承可以固定在轴上的任何位置。 在阶梯轴上使用紧定套时,与 L 形隔环配合使用,可以将轴承更精确地固定在轴上的给定位置,因此便于轴承的安装和拆卸。
SKF 标准系列紧定套包括(产品表):
公制紧定套
带公制孔径
带英制孔径
英制紧定套
如需更大尺寸(内径,d1 ≥ 1 060 mm)和未列出型式的紧定套,请联系 SKF。
紧定套开有槽缝,并带有锁定螺母和锁紧装置:
较小尺寸紧定套使用螺母和锁紧垫圈(图 1)。
较大尺寸紧定套使用螺母和锁定扣(图 2)或锁定板(图 3)。
公制紧定套:
内径 ≤ 180 mm(尺寸 ≤ 40)的退卸套的表面已经过了磷化处理
孔径 > 180 mm,涂有无溶剂防锈剂。
英制退卸套涂有不溶解的防锈剂。
型号 | 基本尺寸(公制) | Included products | ||||||
---|---|---|---|---|---|---|---|---|
动态 | 静态 | |||||||

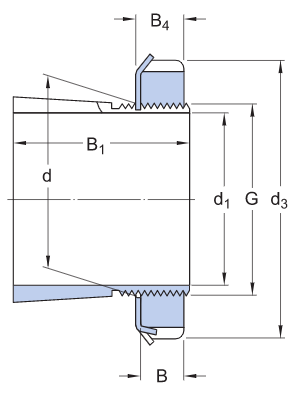

d1[mm] | d[mm] | B1[mm] | Lock nut | Locking device |
