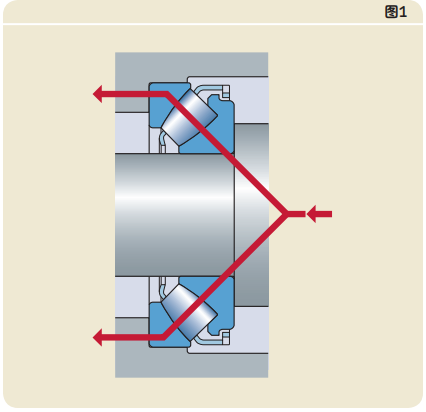

SKF球面滚子推力轴承拥有特殊设计的滚道,安装有大量的不对称滚子。滚子与滚道之间拥有绝佳的密合度，从而优化了整个滚了上的载荷分布。因此，它们适用在速度较高，一方面承受较高的轴向载荷，另一方面又承受较高的径向载荷的应用中。载荷以与轴承轴线成一定角度从一个滚道传送到另一个滚道(→图1)。球面滚子推力轴承是―种自调心轴承,能承受轴与轴承座之间的不对中,例如由轴挠曲导致的不对中。

基本设计轴承

根据不同的系列和尺寸，SKF球面滚子推力轴承有两种基本设计：不带型号后缀的轴承和E型轴承。

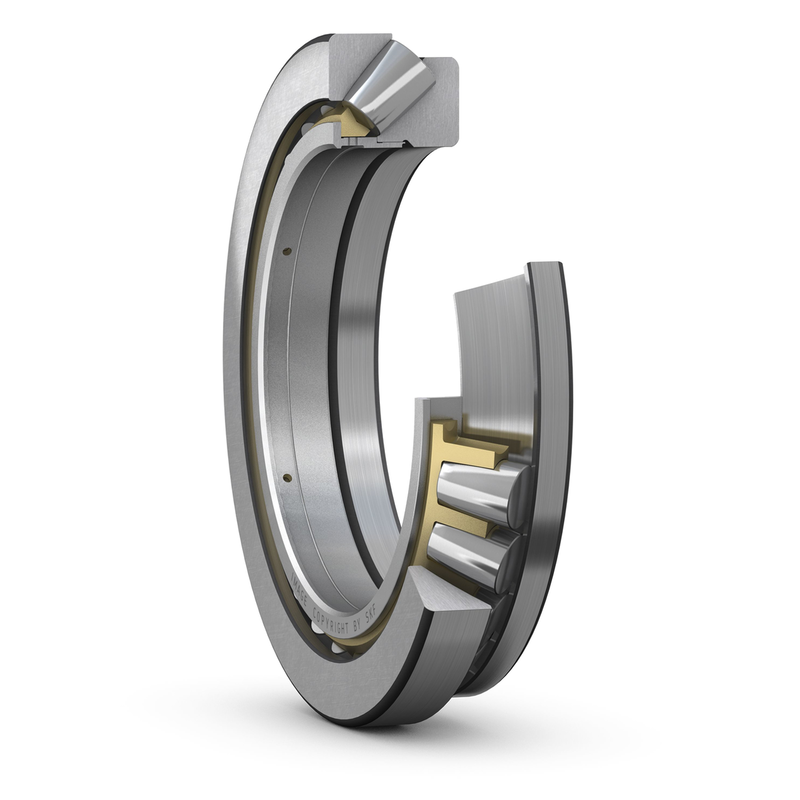

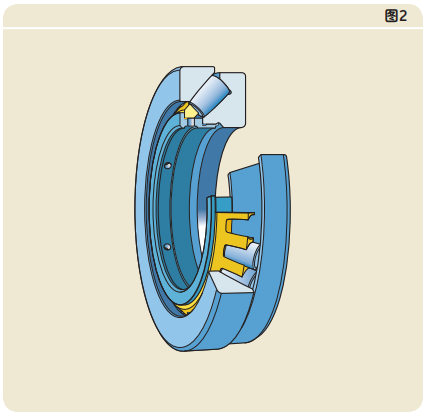

不带型号后缀的轴承(例如29272)装有机削叉形黄铜保持架作为标配(→>图2)。保持架由装在轴圈中的轴套引导。内圈、保持架和滚子组成一个不可分离的组件。

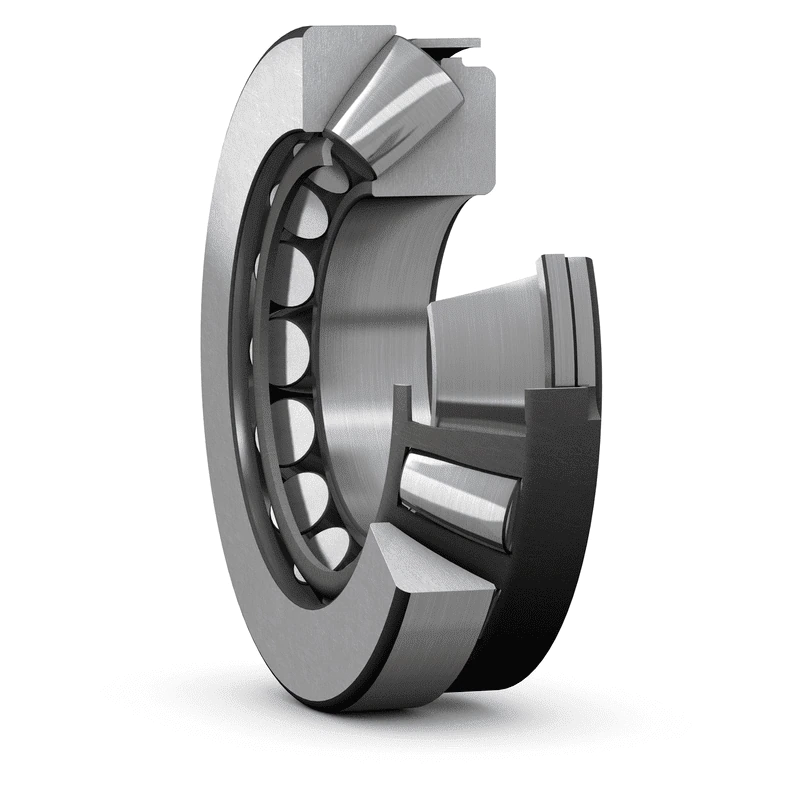

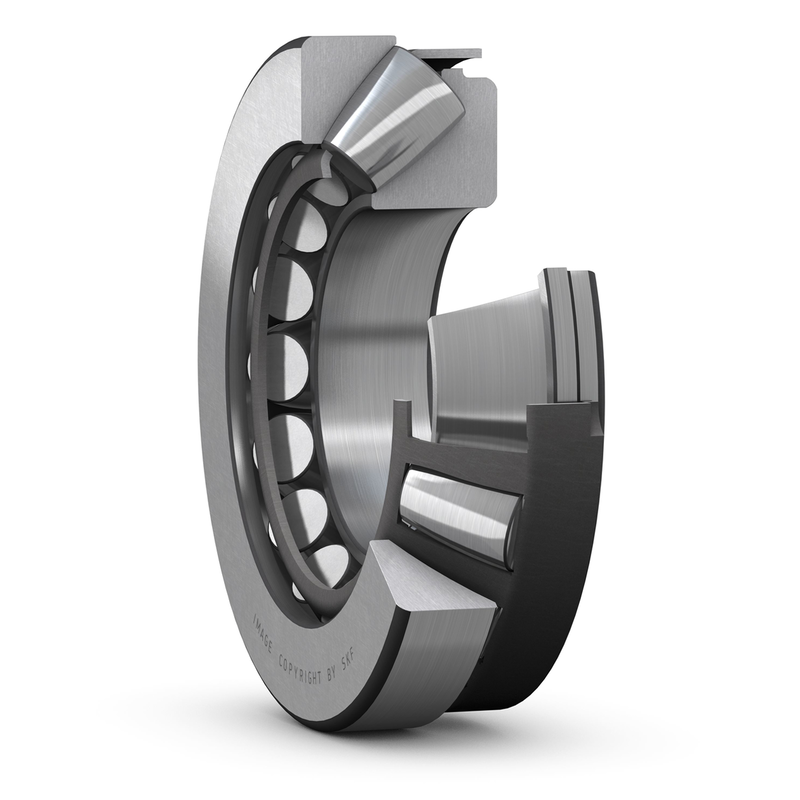

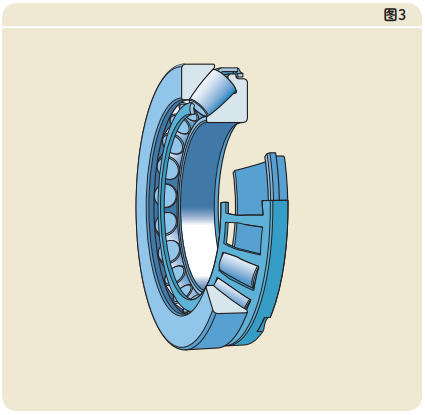

后缀为E的轴承具有较大的滚子和优化的内部设计，以提高承载能力。尺寸高达68的E型轴承装有窗式冲压钢保持架(→图3)，与轴圈和滚子组成一个不可分离的组件。

尺寸为72及更大的E型轴承装有机削叉形保持架。此类型的保持架由装在轴圈中的轴套引导。内圈、保持架和滚子组成一个不可分离的组件。
