用于不定期运行的应用场合
SKF SYSTEM 24用于不定期运行的应用场合
特点和优势
SKF SYSTEM 24用于不定期运行的应用场合

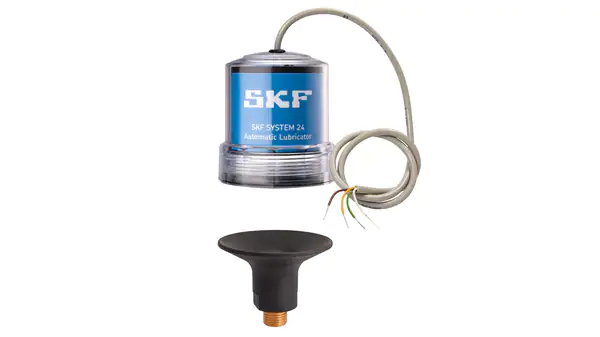

带电源的单点自动润滑器基于成熟的单点自动润滑器 TLSD 系列开发的主要区别在于机器控制面板的直接供电以及机器 PLC 的有线信号功能。
带电源的单点自动润滑器可以进行设置，有助于确保在设定的时间周期内以及在机器运行期间配送正确剂量的润滑脂。因为由外部电源供电，必要时可以打开或关闭。与传统的手动润滑方法相比，它对润滑剂配送量的控制更为精确。可采用润滑器的输出信号，并将其存储在设备的 PLC 之中。
带电源的单点自动润滑器可用于不连续运行的应用之中。
特点和优势
只有在设备运行时进行润滑
通过连接机器的 PLC 实现控制和监测
可用于直接或远距离安装
直接电源
配送速度与温度无关
在整个配送阶段中
最大挤出压力可达 5 bar (75 psi)
可设置配送速度
红-黄-绿 LED 灯指示润滑器的状态
降低维护次数
油脂罐预装有专为轴承应用而特别开发的SKF 润滑剂
透明的油脂罐便于目检

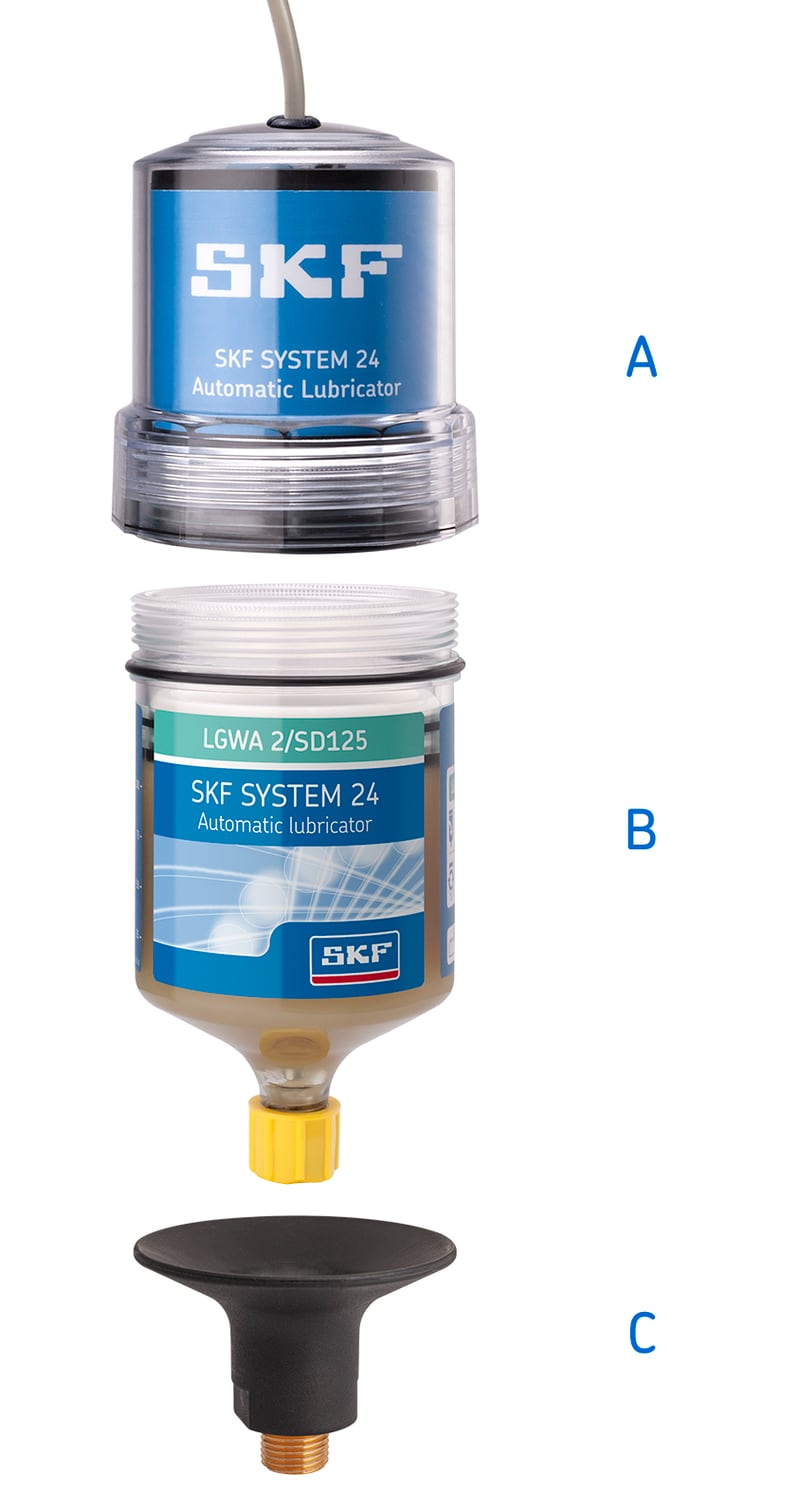

| A . | 驱动单元 - TLSD 1-DK 顶部带电源驱动器和时间设置表盘。配有电源线、塑料盖和支撑法兰，用于润滑脂润滑 (TLSD 1-SP) |  |
| B . | 油脂补充罐 - 如 LGWA 2/SD250 可更换油脂罐，装有 125毫升 或 250毫升的 SKF 润滑脂或润滑油。 | |
| C . | 支撑法兰
润滑器支撑法兰 TLSD 1-SP 配有 TLSD 1-DK。 集成单向阀 (TLSD 1-SPV) 的润滑器支撑法兰可单独订购。 |
| 产品 | 带电源的自动润滑器 TLSD 1-DK | |
| 大容量润滑剂容器 | ../SD 125 | 125毫升 (4.2 US fl. oz) |
| ../SD 250 | 250 毫升 (8.5 US fl. oz) | |
| 排空时间 | 用户可调节：1、2、3、4、6、8、9、10和12个月 | |
| 润滑脂最低出油量 | ../SD 125 | 每天0,3毫升 (0.01 US fl. oz) |
| ../SD 250 | 每天0,7毫升 (0.02 US fl. oz) | |
| 润滑脂最高出油量 | ../SD 125 | 每天4,1 毫升 (0.13 US fl. oz) |
| ../SD 250 | 每天8,3毫升 (0.28 US fl. oz) | |
| 最高工作压力 | 5 bar（75 psi） | |
| 驱动方式 | 电源驱动 | |
| 连接螺纹 | G 1/4 | |
| 最大供油管长度： | 润滑脂 | 长达 3 米 （10 英尺） 1) |
| 润滑油 | 长达 5 米（16英尺） | |
| LED 状态指示 | 绿灯（每 3 秒） | 运行正常 |
| 黄灯（每 1 秒） | 高回压提醒 | |
| 黄灯（每 3 秒） | 油脂筒排空提醒（剩余 3%） | |
| 红灯（每 1 秒） | 高回压报警 | |
| 红灯（每 3 秒） | 油脂罐排空报警 | |
| 红灯（每 5 秒） | 润滑器错误报警 | |
| 防护等级 | IP 65 | |
| 总重量（包括成套组件） | 驱动单元 TLSD 1-DK | 355 g (12.5 oz) |
| 电源 | 7 V - 35 V / 不超过 1.5A | |
| 电源线长度 | 550 mm (21.7 in) | |
| 电源线直径 |
| 型号 | 说明 |
| TLSD 1-DK | 带支撑法兰的电源驱动润滑器 |
| TLSD K125/WA2 | 电源驱动润滑器，包括带有预填125毫升 LGWA 2油脂罐的支撑法兰，不含电池组 |
| TLSD K250/WA2 | 电源驱动润滑器，包括带有预填250毫升 LGWA 2油脂罐的支撑法兰，不含电池组 |
| LGWA 2/SD125/K | 装有125毫升 LGWA 2 的 TLSD 补充装，不含电池组 |
| LGWA 2/SD250/K | 装有250毫升 LGWA 2 的 TLSD 补充装，不含电池组 |
| TLSD 1-SPV | 带单向阀的支撑法兰 |
| 润滑脂 | 说明 | 125毫升油脂罐 | 250毫升油脂罐 |
| LGWA 2 | 多用途极压型润滑脂 | LGWA 2/SD125/K | LGWA 2/SD250/K |
| LGWA 2/SD125 1) | LGWA 2/SD250 1) | ||
| LGEM 2 | 重载、低速 | LGEM 2/SD125 | LGEM 2/SD250 |
| LGHB 2 | 高温、重载，适用于滑动轴承 | LGHB 2/SD125 | LGHB 2/SD250 |
| LGHQ 2 | 高性能、高温 | LGHQ 2/SD125 | LGHQ 2/SD250 |
| LGFP 2 | 食品加工工业，通用机械 | LGFP 2/SD125 | LGFP 2/SD250 |
| LGFQ 2 | 食品加工工业，重载、宽温 | LGFQ 2/SD125 | LGFQ 2/SD250 |
| 链条油 | |||
| LHMT 68 | 中温润滑油 | LHMT 68/SD125 2) | LHMT 68/SD250 2) |
| LFFM 100 | 食品级 NSF H1认证油 | LFFM 100/SD125 2) | LFFM 100/SD250 2) |
| 1) 请考虑使用 LGWA 2/SD125/K 和 LGWA 2/SD250/K，这些型号不带电池组。 | |||
| 2) 带有单向阀 (TLSD 1-SPV) 的支撑法兰可单独订购。 | |||
